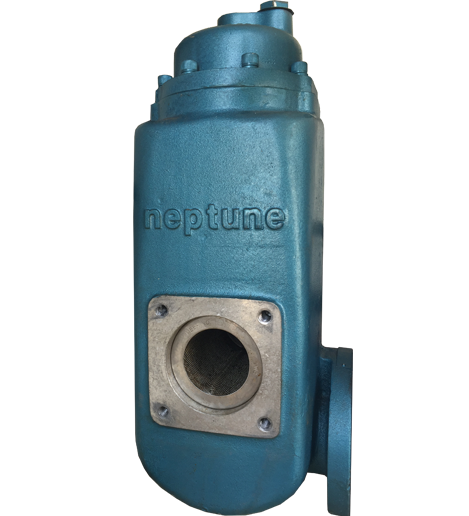

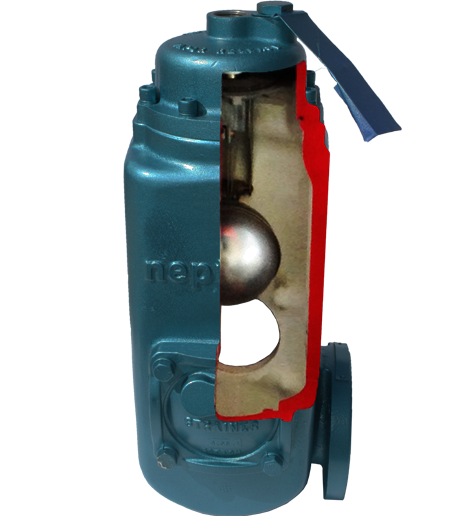

Сепаратор газа Neptune 4D-MT



Сепаратор сжиженного углеводородного газа предназначен для отделения паровой фазы газа от жидкой фазы газа и фильтрации от шлака, который может повредить не только сам объемно-массовый Кориолисовый расходомер, но и другие элементы газовой системы.

Зачем нужен сепаратор СУГ?

Отделение жидкой фазы сжиженного углеводородного газа от паровой необходимо для высокой точности вычислений МАССОМЕРА по жидкой фазе, а сепарированная паровая фаза используется в работе дифференциального клапана. Отделенная паровая фаза отводится через обратный клапан паровой фазы обратно в емкость.

Фильтрация газа

В нижней части сепаратора газа установлен металлический сетчатый фильтр барабанного типа, для улавливания твердых примесей и других загрязнителей в жидкой фазе газа. Приемлемо применение фильтрующего сетчатого барабанного фильтра с более грубым зерном петель, например, 16 петель на дюйм, так как стандартно используемый в механических расходомерах сетчатый фильтр 80 петель на дюйм приводит к уменьшенному потоку и более частой профилактической очистке фильтра.

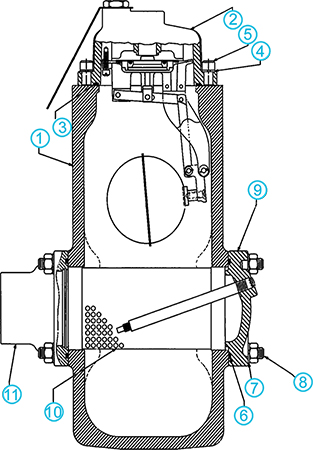

Схема компонентов





  • 1. Разборной корпус сепаратора 4D-MT
  • 2. Верхняя крышка сепаратора 4D-MT
  • 3. Кольцо 1/8 Dia. х 4-1 / 2 ID BUNA
  • 4. Усадочная шайба, 3/8 Lock - hel Spring hi-Collar
  • 5. Винт, 3 / 8-16 х 1 Soc. head Cap

  • 6. Кольцо 1/8 Dia. х 3-3 / 4 ID BUNA


  • 7. Шайба, Lock 7/16 Bolt St. Stl.
  • 8. Болт, 7 / 16-14 x1 3/8 HRX
  • 9. Фронтальная крышка - 2" Тип 4D-MT Фильтра
  • 10. Фильтр Complete 80 Mesh 2 "Тип 4D
  • 11. Тыльная крышка, ASM на входе Check 2″ Type 4D
  • 12. Уплотнительное кольцо на выходной фланец (не показан)

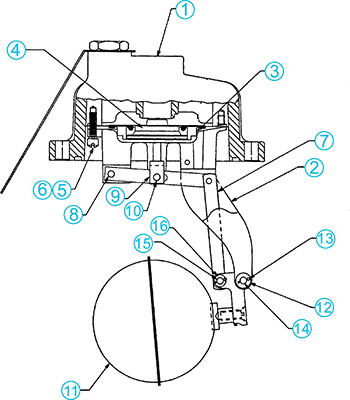

Схема рабочего механизма



  • 1. Крышка сепаратора газа 4D-MT

  • 2. Корпус, ASM Low Volume & Extended
  • 3. Рукав, воздуховод, Аллюминий

  • 4. Сборка задвижек, Main A/R (BRz-BuNA N)
  • 5. Винт, 10-32 x 5/8 Fil. hd. 303 SST

  • 6. Шайба, Lock No. 10 Spring Steel

  • 7. Плечо, Link Assy., Connect. Stl.

  • 8. Контактная площадка, Pin, 0.187 ODS 21/32 LG
  • 9. Стебель, Stem, Valve PST Type A/Rel. BRz
  • 10. Контактная площадка, клапан уровня и пропуска газа
  • 11. Поплавок

  • 12. Распорка передаточной ступицы VSB Reg. Brass
  • 13. Контактная площадка, Cotter 1/16 Dia. x 1/2 Lg.
  • 14. Контактная площадка рычага поплавка, Pin, Float Lever - A/R Valve
  • 15. Контактная площадка, V Connection 3/16 OD x 11/16 LG., BRz
  • 16. Шайба № 10 Винт



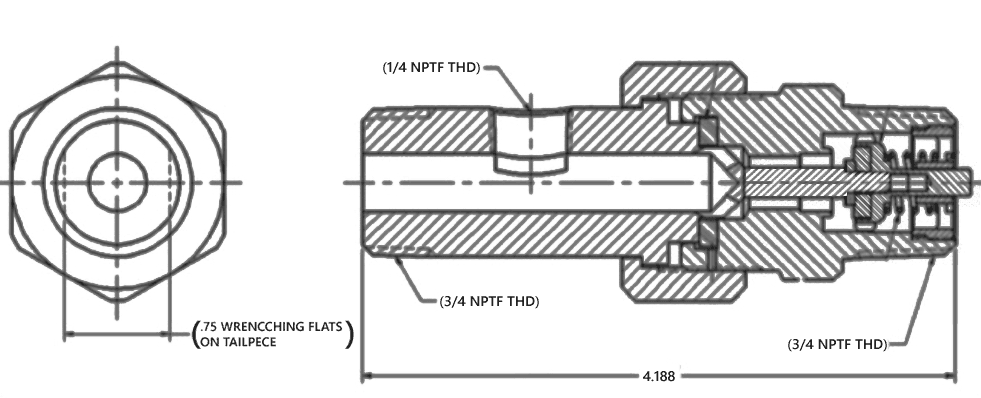

Схема клапана
